실외용 LED 등기구를 평가할 때 IP 등급은 구매자가 가장 먼저 확인해야 할 사양 중 하나입니다. 대부분의 노출되지 않은 열악한 환경에서는 IP65는 IP54보다 더 안전한 선택입니다. 방진 기능이 있고 저압 물 분사로부터 보호되는 반면 IP54는 먼지 유입을 제한하고 빛이 튀는 것에 대처하기 때문입니다. 고정 장치가 바람에 의한 비, 잦은 세척 또는 먼지가 많은 산업 공기에 노출되는 경우 IP65는 조기 고장 위험을 줄이고 제품 수명 동안 유지 관리 비용을 낮춥니다.
이 가이드에서는 IP54와 IP65의 실제 차이점, IEC 60529 테스트가 실제로 작동하는 방식, LED 가로등, 주차장 설비, 스포츠 조명 및 산업용 실외 프로젝트에 대한 각 등급이 적합한 위치를 설명합니다. 결로, 침수 등 일반적인 오판도 다루므로 자신 있게 올바른 인클로저를 지정할 수 있습니다. LED 조명
IP 코드는 표준 IEC 60529에 의해 정의되며 두 자리 숫자를 사용하여 인클로저의 고체 및 물에 대한 저항성을 나타냅니다. 첫 번째 숫자는 0(보호 없음)부터 6(방진)까지의 고체 물체에 대한 보호를 나타냅니다. 두 번째 숫자는 0(보호 없음)부터 9(고온 물 분사)까지의 물 유입을 나타냅니다. 등기구의 경우 제조업체는 렌즈, 개스킷 및 케이블 입구를 포함한 전체 하우징을 테스트합니다.
IP54의 경우 5 방진이 아닌 방진을 의미합니다. 약간의 먼지가 들어갈 수 있지만 정상적인 작동을 방해할 정도는 아닙니다. 는 4 인클로저가 비나 지붕 선 아래에서 나오는 부드러운 호스 스프레이와 유사하게 모든 방향에서 튀는 물을 방지한다는 의미입니다. IP65의 경우 6 먼지가 전혀 침투하지 않는 방진형을 의미합니다. 는 5 이는 노즐에서 나오는 저압 워터제트를 견딜 수 있다는 의미이며, 이는 단순한 튀는 것보다 훨씬 더 강력한 테스트입니다.
| 등급 | 첫 번째 숫자(고체) | 두 번째 숫자(물) |
|---|---|---|
| IP54 | 5: 먼지로부터 보호됨; 제한된 진입 허용 | 4: 모든 방향에서 인클로저에 물이 튀는 경우 |
| IP65 | 6: 방진; 먼지 유입 없음 | 5: 모든 방향에서 저압 워터제트 |
실질적인 차이는 단지 한 자리가 아닙니다. 방진 구조는 하우징이 전체 둘레 개스킷, 밀봉된 케이블 글랜드 및 압축 밀봉을 사용한다는 것을 의미합니다. 방수형 IP54 고정 장치는 미로 조인트, 폼 스트립 또는 부분 개스킷 적용 범위에 의존할 수 있습니다. 이러한 구조적 차이는 바람이 불거나 모래가 많거나 청소 환경에서 내구성을 높입니다. 먼지 입자가 조금만 있어도 LED 드라이버 구성 요소 및 광학 표면의 마모가 가속화될 수 있습니다.
구매자는 종종 더 높은 등급이 추가 비용을 지불할 가치가 있는지 묻습니다. 대답은 환경에 따라 다르지만 구체적인 차이점은 다음과 같습니다.
우리의 생산 경험에 따르면 가장 중요한 차이점은 방진성과 워터제트의 조합입니다. 해안 지역, 산업 현장, 도로변에서는 먼지가 비나 결로와 혼합되어 전도성 필름을 형성합니다. IP54 하우징을 사용하면 LED 모듈과 드라이버에 미세 먼지가 충분히 쌓일 수 있어 열 불균형과 조기 고장이 발생할 수 있습니다. IP65는 광학 챔버가 깨끗하게 유지되기 때문에 이를 방지합니다.
IP54는 먼지가 적고 물 노출이 최소화된 보호된 실내 공간에 허용되는 등급입니다. 사무실의 실내 LED 패널 조명, 복도 조명, 디스플레이 캐비닛, 비가 직접 불어올 수 없는 깊은 처마나 캐노피 아래에 장착된 고정 장치 등을 예로 들 수 있습니다. 또한 압력 세척이 수행되지 않는 제어 캐비닛 및 일부 내부 산업용 등기구에도 일반적입니다.
그러나 이러한 장소에서도 광학 챔버 내부에는 점차적으로 먼지가 쌓이게 됩니다. 창고나 작업장에서 IP54 LED 설비는 렌즈의 먼지 막으로 인해 12개월 이내에 초기 루멘 출력의 10~20%를 잃는 경우가 많습니다. 해당 렌즈를 청소하려면 일반적으로 고정 장치를 열어야 하는데 이는 대부분의 설치에 실용적이지 않습니다. 실내에 꼭 맞는 솔루션이 필요한 경우 IP65는 여전히 먼지가 많은 방에 더 나은 투자입니다.
실외 사용의 경우 IP54는 지붕이 있는 실외 통로나 비로부터 보호되고 절대 호스로 청소되지 않는 구역으로 제한되어야 합니다. 이러한 조건을 보장할 수 없는 경우 바람이 동반된 일반적인 폭풍우가 치는 동안 등급이 초과됩니다. 왜냐하면 쏟아지는 비가 IPX4 스플래시 테스트보다 더 많은 압력을 생성하기 때문입니다.
노출된 위치의 경우 IP65는 전문 LED 조명을 위한 최소 진입점입니다. 가로등 기둥, 측면이 개방된 주차장, 항구, 컨테이너 야드, 스포츠 투광 조명등 및 건물 정면은 모두 바람에 의한 비, 먼지 및 일상적인 세척에 직면합니다. 이러한 응용 분야에서 IP65 등급은 유지 관리 호스에서 나오는 물줄기가 하우징에 들어가지 않도록 하고 먼지가 LED 광학 장치에 쌓이지 않도록 합니다.
길가 조명이 좋은 예입니다. 차량 스프레이에는 미세먼지, 제빙염, 연료 잔여물이 포함되어 있습니다. IP54 고정 장치는 물이 튀는 경우 오염된 물을 흡수할 수 있으며, 물이 마르면 부식성 필름이 남습니다. 몇 년에 걸쳐 이 필름은 실리콘 개스킷과 알루미늄 하우징을 공격합니다. 밀봉된 케이블 글랜드와 전체 개스킷 채널을 갖춘 IP65는 어셈블리를 건조한 상태로 유지하여 부식 및 전기 누출 위험을 줄입니다.

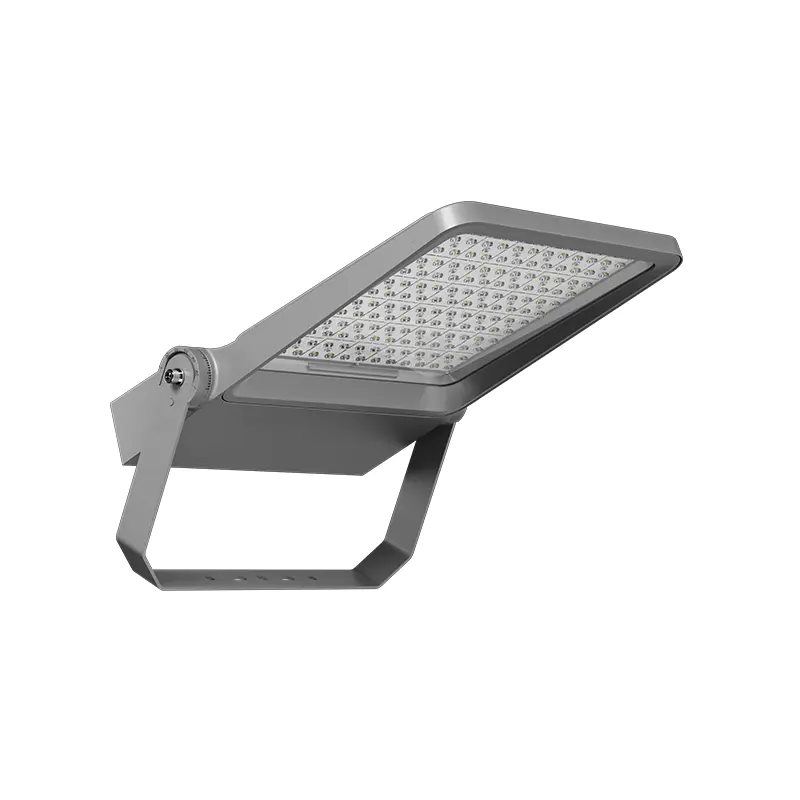

스포츠 조명의 경우 조명 기구는 지면보다 높은 곳에 설치되는 경우가 많으며 텔레스코픽 워터젯으로 청소됩니다. 고정 장치가 IP65이면 작업이 훨씬 쉬워집니다. 운전자가 운전석에 물이 들어갈 걱정 없이 직접 스프레이할 수 있기 때문입니다. 마찬가지로, 방진 광학 장치는 빔 패턴과 광 출력을 보존하므로 스포츠 조명 프로젝트는 몇 달 동안 노출된 후에도 조도 수준을 충족할 수 있습니다.
이러한 등급 뒤에 숨은 테스트 표준은 IEC 60529입니다. IPX4와 IPX5의 차이는 단순한 숫자가 아닙니다. 테스트 방법과 압력은 매우 다릅니다. IP54의 경우 물 테스트는 IPX4 스플래시 테스트입니다. 인클로저를 진동 튜브 또는 샤워 헤드에 10분 동안 노출시킵니다. 큰 압력 없이 물이 모든 방향에서 튀겨집니다. 이 테스트는 가벼운 비나 우발적인 물 튀김을 시뮬레이션합니다.
IP65의 경우 방수 테스트는 IPX5 제트 테스트입니다. 인클로저에는 6.3mm 노즐을 사용하여 분당 12.5리터의 유속으로 2.5~3m 거리에서 최소 3분 동안 분사됩니다. 노즐의 수압은 약 1bar로 자연적인 비보다 훨씬 강합니다. 실제로 IP65 등급 LED 조명 기구는 유지 관리 호스의 직접적인 충격에도 견딜 수 있는 반면, IP54 등급 고정 장치는 물이 튀는 경우에만 견딜 수 있습니다.
| 매개변수 | IPX4(스플래시) | IPX5(워터제트) |
|---|---|---|
| 수원 | 진동 튜브 또는 샤워 헤드 | 6.3mm 노즐 |
| 유량 | 약 50l/m² | 12.5리터/분 |
| 기간 | 10분 | 최소 3분 |
| 압력 | 낮은 중력 공급 | 대략. 노즐에 1바 |
| 효과 | 어느 방향에서나 튀는 | 직접적인 제트 충격 |
이는 IP65 등급 고정 장치가 중저압에서 고압 세척기로 청소할 수 있는 반면 IP54 고정 장치는 청소할 수 없는 이유를 설명합니다. 유지 관리 계획에 호스다운 청소가 포함된 경우 IP65를 선택하십시오. 또한 이 테스트에서는 힌지, 핸들, 배수구(있는 경우) 주변의 밀봉 상태도 확인합니다.
IP 등급은 보호 등급이지 전반적인 방수 성능을 나타내는 것이 아닙니다. IP65는 등기구가 물에 잠길 수 있다는 의미는 아닙니다. 지속적인 침수를 위해서는 IP67 또는 IP68이 필요합니다. 실외 LED 조명에서 가장 미묘한 문제는 결로입니다. 방진 고정 장치를 햇빛에 장착하면 내부 공기가 팽창하여 개스킷 주변이나 통기성 통풍구를 통해 빠져나갑니다. 냉각되면 습한 공기가 흡입됩니다. 인클로저에 브리더가 없으면 압력 변화로 인해 등급이 IP65인 경우에도 가장 작은 경로를 통해 물을 끌어들일 수 있는 진공이 생성됩니다.
결로 현상은 IP65 인클로저를 사용하는 경우에도 LED 가로등의 렌즈 김서림을 일으키는 일반적인 원인입니다. 좋은 등기구 디자인은 통기성 통풍구 또는 내부 코팅을 사용하여 온도 주기를 처리합니다. IP 인증서뿐만 아니라 응결 테스트 결과도 공급업체에 문의해야 합니다. IP 등급은 올바른 설치에 따라 달라집니다. 고장난 케이블 글랜드, 부서진 O-링 또는 밀봉되지 않은 장착 지점으로 인해 새로운 IP65 고정 장치가 손상될 수 있습니다.
내화학성은 또 다른 한계입니다. IP 등급에는 염수 분무, 산성비 또는 가스 부식이 포함되지 않습니다. 해안 또는 산업 환경에서는 개스킷 재질과 하우징 마감이 IP 번호만큼 중요합니다. EPDM 및 실리콘 개스킷은 실외에서 잘 견디는 반면, 일부 저렴한 고무 화합물은 UV 및 오존에 의해 분해되어 몇 년 후에 씰이 파손될 수 있습니다.
LED 등기구를 지정할 때 다음 체크리스트를 실용적인 필터로 사용하십시오.
당사 자체 프로젝트에서는 일반적인 다이캐스트 LED 가로등 하우징을 IP54에서 IP65로 업그레이드하면 하우징 비용이 약 8% 추가됩니다. IP65 등급의 경우 해안 및 먼지가 많은 현장의 고장률이 절반 이상 감소합니다. 대안이 2~3년 내에 완전히 교체될 때 이는 강력한 수익입니다.
특히 LED 조명의 경우 IP65의 또 다른 장점은 바로 열 관리입니다. 방진 하우징에는 LED 접합 온도를 낮게 유지하는 외부 방열판과 밀봉된 광학 장치를 장착할 수 있습니다. IP54 하우징은 약간의 공기 이동을 허용하기 때문에 덜 견고한 방열판 설계를 사용하는 경우가 많지만 이로 인해 운전자 컴파트먼트가 오염될 수 있습니다. 결과적으로 냉각과 오염 사이의 균형이 이루어집니다. IP65는 완전히 밀봉된 운전석 공간과 대형 외부 방열판을 사용하여 이 문제를 해결합니다. 이것이 바로 많은 고휘도 실외 조명기구가 이제 IP65 이상에서만 제공되는 이유입니다.
예, 하지만 바람에 의한 비에 직접 노출되지 않고 압력 세척이 없는 보호된 위치에서만 가능합니다. 처마나 캐노피 아래에서 IP54는 가벼운 비와 가끔 튀는 물에도 견딜 수 있습니다. 개방된 공간에서는 쏟아지는 비가 IPX4 스플래시 조건을 빠르게 초과하므로 IP65가 더 안전한 권장 사항입니다.
아니요. IP65는 저압 제트에 대한 방수 기능을 갖추고 있지만 침수에는 적합하지 않습니다. 폭우와 호스 청소를 처리하지만 고정 장치가 수중에 있을 수 있는 경우 IP67 또는 IP68이 필요합니다. 항상 제조업체에 실제 등급을 확인하십시오.
유사한 LED 등기구의 경우 프리미엄은 일반적으로 하우징 재질, 개스킷 유형 및 케이블 글랜드 품질에 따라 5~15%입니다. 주문 제작 시 다이캐스트 알루미늄 하우징을 IP54에서 IP65로 업그레이드하면 하우징 비용이 약 8% 추가됩니다. 이는 신뢰성의 큰 향상에 비해 작은 가격입니다.
일반적으로 그렇지 않습니다. IP 등급은 기계 프레임, 개스킷 홈, 케이블 입구 및 렌즈 씰을 포함한 전체 어셈블리에서 검증됩니다. IP54 하우징에 더 두꺼운 개스킷을 추가해도 모든 누출 경로가 해결되지 않을 수 있습니다. 처음부터 IP65용으로 설계되고 테스트된 고정 장치를 선택해야 합니다.
그 자체로는 아닙니다. 결로는 온도와 습도의 문제입니다. 잘 설계된 IP65 고정 장치는 통기성 멤브레인 또는 배수 계획을 사용하여 압력을 균일하게 하고 습기를 관리합니다. 특히 낮과 밤의 온도 변화가 큰 가로등에 대한 응결 테스트 데이터는 공급업체에 문의하세요.
실외에 설치하거나, 물을 뿌리거나, 먼지가 많은 환경에서 작동하는 모든 고정 장치에는 IP65를 선택하십시오. 위치가 확실히 보호되고 먼지 수준이 낮은 경우에만 IP54를 선택하십시오. IP65의 추가 비용은 크지 않지만 고장, 유지 관리 방문 및 광 출력 손실의 감소는 상당합니다. 의심스러울 때, IP65는 전문 실외 LED 조명에 권장되는 진입점입니다.
